فیبر استخوانی یکی از متریال‌هایی است که در ساخت و نگهداری میز دستگاه‌های CNC مورد استفاده قرار می‌گیرد. اما خرید ورق مناسب تنها بخشی از کار است؛ نصب صحیح فیبر استخوانی روی میز CNC تأثیر مستقیمی بر هم‌سطح بودن سطح کار، کیفیت ماشین‌کاری و طول عمر ورق دارد.
در این راهنما، مراحل نصب ورق فیبر استخوانی روی میز CNC، آماده‌سازی سطح، سوراخ‌کاری و مهار ورق، بررسی تراز بودن و همچنین روش تعویض فیبر استخوانی میز CNC را مرحله‌به‌مرحله بررسی می‌کنیم.
قبل از نصب فیبر استخوانی روی میز CNC چه چیزهایی باید بررسی شود؟
قبل از باز کردن ورق قدیمی یا نصب ورق جدید، چند مورد را بررسی کنید:
- ابعاد واقعی میز CNC را اندازه بگیرید.
- ضخامت مورد نیاز را بر اساس ساختار میز و ارتفاع قابل‌استفاده دستگاه تعیین کنید.
- وضعیت سطح زیرین یا پایه‌ای که فیبر روی آن نصب می‌شود بررسی شود.
- پیچ‌ها، مهره‌ها، پروفیل‌ها و نقاط اتصال را از نظر شل بودن یا آسیب‌دیدگی بررسی کنید.
- سطح میز را از گردوغبار، براده، روغن و آلودگی‌های چسبنده کاملاً تمیز کنید.
- مطمئن شوید ورق جدید تاب، شکستگی یا آسیب لبه‌ای جدی نداشته باشد.
انتخاب ورق مناسب باید با ساختار واقعی دستگاه انجام شود. اگر برای دستگاه شما ورق مشخصی از قبل طراحی شده است، مشخصات همان دستگاه را مبنا قرار دهید.
مراحل نصب فیبر استخوانی روی میز CNC
۱. دستگاه را خاموش و میز را ایمن کنید
قبل از هر کاری، دستگاه CNC را خاموش کنید و در صورت امکان برق اصلی و سیستم‌های مرتبط با حرکت دستگاه را نیز از مدار خارج کنید.
اگر دستگاه دارای سیستم وکیوم، گیره یا تجهیزات جانبی روی میز است، آن‌ها را نیز آزاد کنید تا ورق بدون فشار یا تنش اضافی نصب شود.
۲. ورق قبلی را باز کنید
اگر قصد تعویض فیبر استخوانی میز CNC را دارید، ابتدا پیچ‌ها یا اتصالات نگهدارنده را باز کنید.
هنگام باز کردن ورق قدیمی، به این موارد دقت کنید:
- محل سوراخ‌های نصب
- فاصله سوراخ‌ها از لبه
- محل قرارگیری پیچ‌ها
- قسمت‌هایی که ورق بر اثر کار CNC ساییده شده است
- هر نقطه‌ای که ورق در آن تاب برداشته یا از پایه فاصله گرفته است
این اطلاعات می‌تواند برای طراحی سوراخ‌های ورق جدید مفید باشد.
۳. سطح پایه را کاملاً تمیز کنید
پس از برداشتن ورق، سطح زیر آن را تمیز کنید.
وجود حتی مقدار کمی براده، گردوغبار فشرده یا ذرات بین ورق و پایه می‌تواند باعث ایجاد نقطه بلند شود و در نهایت سطح فیبر روی میز کاملاً هم‌سطح نباشد.
برای نتیجه بهتر، سطح پایه را بررسی کنید و هر قسمت برجسته یا آسیب‌دیده را قبل از نصب اصلاح کنید.

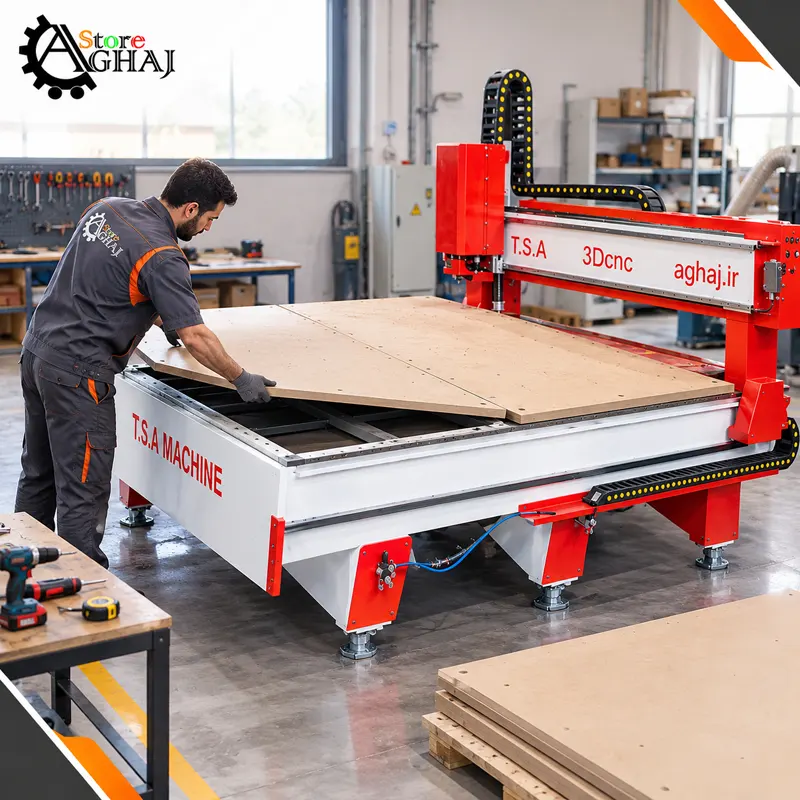

۴. ورق جدید را روی میز قرار دهید
ورق فیبر استخوانی را بدون بستن پیچ‌ها روی میز قرار دهید و ابعاد و موقعیت آن را بررسی کنید.
در این مرحله باید مطمئن شوید:
- لبه‌ها در محل صحیح قرار گرفته‌اند.
- ورق با قسمت‌های متحرک دستگاه تداخل ندارد.
- محل سوراخ‌ها با پایه یا شاسی میز هماهنگ است.
- ورق در یک یا چند نقطه تحت فشار یا تاب‌خوردگی قرار نگرفته است.
اگر ورق برای نصب نیاز به برش دارد، قبل از سوراخ‌کاری و مهار نهایی، تمام اندازه‌ها را دوباره کنترل کنید.
سوراخ‌کاری فیبر استخوانی برای نصب روی میز CNC
نوع و تعداد سوراخ‌های نصب باید بر اساس ساختار میز دستگاه تعیین شود.
در بسیاری از میزها، ورق به‌صورت مکانیکی با پیچ روی پایه مهار می‌شود. در این حالت، مهم است که سوراخ‌ها با محل واقعی اتصالات هماهنگ باشند.
نکات مهم سوراخ‌کاری
- مرکز سوراخ‌ها را با دقت علامت‌گذاری کنید.
- فاصله سوراخ از لبه ورق را خیلی کم نگیرید.
- قطر سوراخ را با نوع اتصال هماهنگ کنید.
- در صورت استفاده از پیچ سرخزینه، محل نشستن سر پیچ را به‌اندازه مناسب آماده کنید.
- پس از سوراخ‌کاری، براده و لبه‌های تیز اطراف سوراخ را کاملاً تمیز کنید.
سوراخ‌کاری نامنظم می‌تواند باعث شود ورق هنگام بستن پیچ‌ها تحت تنش قرار بگیرد و در نتیجه سطح آن از حالت مناسب خارج شود.
۵. ورق را به‌صورت مرحله‌ای مهار کنید
بعد از اطمینان از جای صحیح ورق، پیچ‌ها را یکباره تا انتها سفت نکنید.
ابتدا همه پیچ‌ها را کمی درگیر کنید و سپس آن‌ها را به‌صورت مرحله‌ای و متقارن سفت کنید.
این روش کمک می‌کند فشار روی ورق در یک نقطه متمرکز نشود.
اگر ابتدا یک طرف ورق کاملاً سفت شود و بعد سراغ طرف دیگر بروید، احتمال ایجاد تنش یا جابجایی سطح بیشتر خواهد شد.
۶. هم‌سطح بودن ورق را بررسی کنید
بعد از نصب، مهم‌ترین مرحله بررسی سطح است.
ورق ممکن است از نظر ظاهری کاملاً صاف به‌نظر برسد، اما برای CNC باید وضعیت واقعی سطح با دقت بیشتری بررسی شود.
سطح را با ابزار اندازه‌گیری مناسب دستگاه بررسی کنید و اختلاف ارتفاع را در چند نقطه مختلف میز ثبت کنید.
اگر اختلاف محسوسی وجود دارد، قبل از شروع کار اصلی علت آن را پیدا کنید.
- ناهمواری پایه
- وجود ذرات زیر ورق
- سفت‌شدن نامتقارن پیچ‌ها
- تاب خود ورق
- آسیب یا تغییر شکل ساختار میز
آیا بعد از نصب باید سطح فیبر استخوانی ماشین‌کاری شود؟
در بعضی دستگاه‌ها برای رسیدن به یک سطح کاملاً یکنواخت، ممکن است پس از نصب نیاز به عملیات Leveling یا Surfacing باشد.
این کار به ساختار دستگاه و میزان اختلاف سطح بستگی دارد و نباید بدون بررسی ارتفاع مجاز محور Z انجام شود.
اگر سطح میز توسط CNC ماشین‌کاری می‌شود، مقدار برداشت باید بسیار کنترل‌شده باشد تا هم سطح موردنظر ایجاد شود و هم ضخامت مفید ورق بیش از اندازه کاهش پیدا نکند.
چه زمانی باید فیبر استخوانی میز CNC را تعویض کرد؟
تعویض فقط زمانی نیست که ورق کاملاً خراب شده باشد.
- کاهش محسوس ضخامت در قسمت‌های پرکاربرد
- ایجاد شیارها یا آسیب‌های عمیق
- تاب‌برداشتن یا از سطح جدا شدن ورق
- تغییر شکل اطراف سوراخ‌های اتصال
- کاهش کیفیت و تکرارپذیری ماشین‌کاری
- رسیدن سطح به حدی که دیگر امکان اصلاح مطمئن آن وجود نداشته باشد
اگر آسیب فقط در بخش محدودی ایجاد شده باشد، ابتدا باید بررسی شود که آیا امکان اصلاح یا Leveling وجود دارد یا تعویض کامل ضروری است.
روش تعویض فیبر استخوانی روی میز CNC
مرحله اول
دستگاه را خاموش و ایمن کنید.
مرحله دوم
تمام اتصالات ورق قدیمی را باز کنید.
مرحله سوم
ورق قدیمی را بدون آسیب‌زدن به پایه میز جدا کنید.
مرحله چهارم
تمام سطح زیر ورق را از براده و آلودگی پاک کنید.
مرحله پنجم
وضعیت پایه میز را بررسی و در صورت نیاز اصلاح کنید.
مرحله ششم
ورق جدید را در محل قرار دهید و ابعاد و تراز آن را کنترل کنید.
مرحله هفتم
محل سوراخ‌ها را مشخص و در صورت نیاز سوراخ‌کاری کنید.
مرحله هشتم
پیچ‌ها را به‌صورت مرحله‌ای و متقارن ببندید.
مرحله نهم
سطح را دوباره اندازه‌گیری کنید.
مرحله دهم
قبل از شروع تولید، یک تست سبک و کنترل سطح انجام دهید.
اشتباهات رایج هنگام نصب فیبر استخوانی
سفت‌کردن یکباره پیچ‌ها
این کار می‌تواند ورق را تحت تنش قرار دهد.
تمیز نکردن سطح زیر ورق
یک ذره کوچک براده هم می‌تواند باعث ایجاد نقطه بلند و اختلال در هم‌سطحی شود.
اندازه‌گیری نکردن میز قبل از خرید ورق
ابعاد اسمی دستگاه همیشه برای ساخت یا خرید ورق کافی نیست؛ باید محل واقعی نصب و فضای موردنیاز اتصالات نیز بررسی شود.
بی‌توجهی به ارتفاع محور Z
افزایش ضخامت ورق یا عملیات Surfacing می‌تواند ارتفاع مفید قابل‌استفاده دستگاه را تغییر دهد.
استفاده از سوراخ‌های نامنظم
سوراخ‌های بدون الگوی صحیح می‌توانند باعث توزیع نامناسب فشار و حرکت ناخواسته ورق شوند.
چگونه عمر فیبر استخوانی میز CNC را بیشتر کنیم؟
- براده‌ها را مرتب پاک کنید.
- از وارد کردن ضربه مستقیم و غیرضروری جلوگیری کنید.
- پیچ‌های نصب را در دوره‌های مشخص کنترل کنید.
- تغییر سطح را در قسمت‌های مختلف میز زیر نظر داشته باشید.
- در صورت استفاده سنگین، وضعیت سطح را دوره‌ای اندازه‌گیری کنید.
- قبل از رسیدن آسیب به مرحله بحرانی، برای تعمیر یا تعویض تصمیم بگیرید.
انتخاب فیبر استخوانی مناسب برای میز CNC
اگر برای دستگاه خود به دنبال ورق مناسب هستید، انتخاب باید بر اساس ابعاد میز، نحوه نصب، ضخامت قابل‌استفاده، نوع عملیات CNC و شرایط کاری دستگاه انجام شود.
برای آشنایی با گزینه اصلی این گروه، می‌توانید فیبر استخوانی صنعتی را در آغاج استور بررسی کنید.
اگر ضخامت موردنیاز دستگاه مشخص است، در آغاج استور می‌توانید فیبر استخوانی ۱۶ میلی‌متر و فیبر استخوانی ۲۵ میل را نیز بررسی کنید و مشخصات آن‌ها را با نیاز دستگاه تطبیق دهید.
جمع‌بندی
نصب فیبر استخوانی روی میز CNC فقط به قرار دادن یک ورق روی میز و بستن چند پیچ محدود نمی‌شود. آماده‌سازی صحیح سطح، تعیین محل دقیق سوراخ‌ها، مهار مرحله‌ای، کنترل هم‌سطح بودن و بررسی ارتفاع محور Z، همگی در نتیجه نهایی مؤثر هستند.
برای تعویض نیز بهتر است ابتدا علت خرابی یا افت عملکرد ورق مشخص شود و سپس بر اساس وضعیت میز و نوع کار دستگاه، درباره اصلاح یا تعویض کامل تصمیم گرفته شود.
اگر ورق جدید قرار است روی یک دستگاه CNC موجود نصب شود، اندازه‌گیری دقیق میز و تطبیق آن با مشخصات ورق، قبل از هر کاری ضروری است.
سوالات متداول
آیا می‌توان فیبر استخوانی را با پیچ روی میز CNC نصب کرد؟
بله، در میزهایی که ساختار پایه و الگوی اتصال برای نصب مکانیکی طراحی شده است، می‌توان از پیچ و اتصالات مناسب استفاده کرد. نوع اتصال باید با ساختار واقعی میز هماهنگ باشد.
آیا بعد از نصب فیبر استخوانی باید سطح آن را ماشین‌کاری کرد؟
بسته به میزان هم‌سطح بودن ورق و ساختار دستگاه، ممکن است نیاز به Leveling یا Surfacing باشد. این کار باید با توجه به ارتفاع مجاز محور Z و مقدار برداشت موردنیاز انجام شود.
از کجا بفهمیم فیبر استخوانی میز CNC نیاز به تعویض دارد؟
ایجاد شیارهای عمیق، تغییر شکل، تاب‌برداشتن، آسیب محل پیچ‌ها و ناتوانی در اصلاح مطمئن سطح می‌توانند نشانه‌های تعویض باشند.
آیا قبل از نصب ورق جدید باید میز CNC تمیز شود؟
بله. وجود براده، گردوغبار فشرده یا ذرات زیر ورق می‌تواند باعث ایجاد ناهم‌سطحی و فشار نامناسب روی ورق شود.
بهترین روش تعویض فیبر استخوانی میز CNC چیست؟
ابتدا دستگاه را ایمن کنید، ورق قبلی را بردارید، سطح پایه را کاملاً تمیز و بررسی کنید، ورق جدید را دقیق جانمایی کنید، اتصالات را مرحله‌ای ببندید و در پایان سطح را کنترل کنید.
